制造能力:
1、制造管径: 13mm- 50mm
2、制造厚度: 0.6mm-1.8mm
3、生产速度: 90m/min
| 序号 | 设备名称 | 数量 | 备注 |
| 1 | 双头开卷机 | 1 | |
| 2 | 集料箱 | 1 | |
| 3 | 矫平 | 1 | |
| 4 | 高频感应焊机 | 1 | 外购件 |
| 5 | 刨刺刀架 | 1 | |
| 6 | 平辊 | 13 | |
| 7 | 测速轮 | 1 | |
| 8 | 电脑飞锯 | 1 | |
| 9 | 下料架 | 1 | |
| 10 | 立辊 | 18 | |
| 11 | 土耳其头 | 1 | |
| 12 | 传动箱 | 7 | |
| 13 | 住传动 | 1 |
WG-25型直缝焊管机(ji)组示意图(tu)

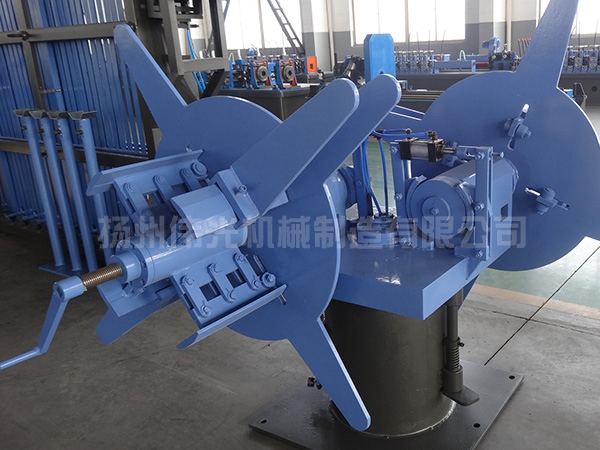

双头开卷机
一简述:回转式运动，能快速更换钢卷并采用气动(dong)刹车装置
二参数与说明:
(1)、钢卷最大重量: 1000kg
(2)、卷料轴内径: 300mm -350mm
(3)、钢卷最大外径: 1300mm
(4)、钢券最大宽度：170mm

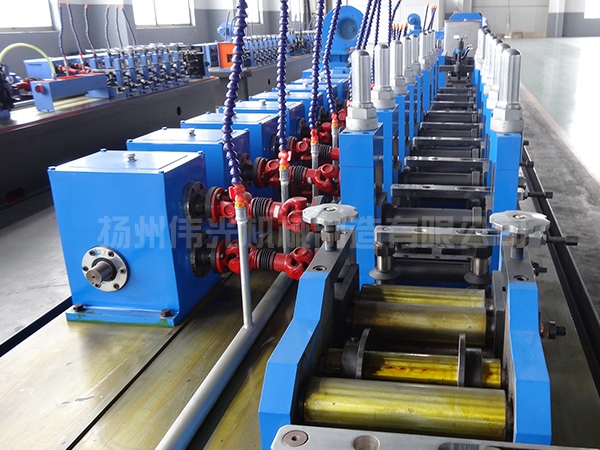

主传动
1、主机采用Z4-180-41， 55kw直流电机传动
2、ZLY180型减速机，速比7.1 : 1采用具有同步性能优的(de)双输出轴传动
3、拖(tuo)动采用进(jin)口欧陆直流装置。

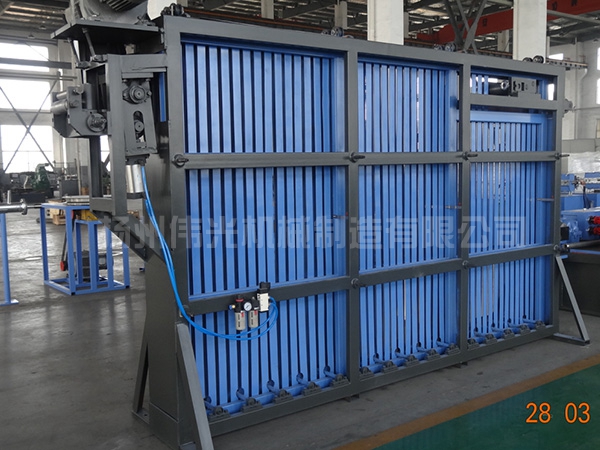

笼式集料箱
1、型式:由角钢、槽钢焊接而成
2、进料速度:≥200m/ min
3、储料能力:≥400m
宽度调整
能力: 35mm-160mm
储料辊轮(一组)
1、材质: Gcr15
2、送料轧轮: 115mm，2只
3、电机: 3kw , 6级,1台

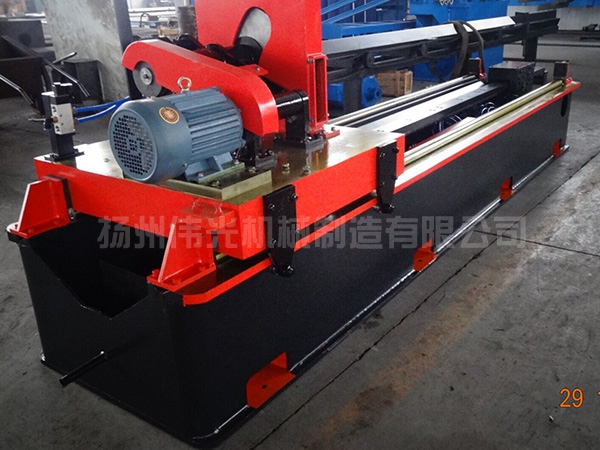

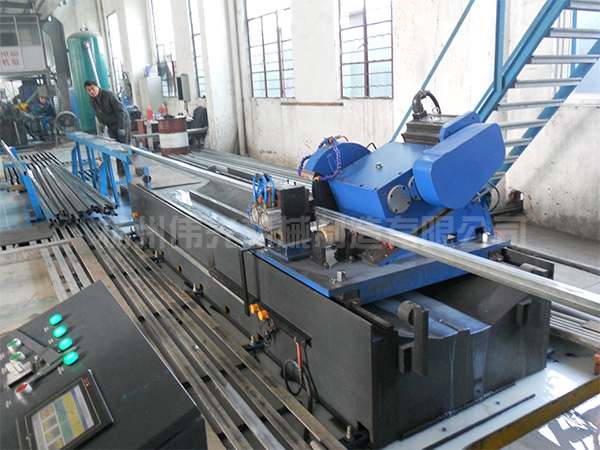

电脑飞锯
A、自动控制频率:11kw
B、自动跟踪装置
1、最大切断直径:Φ55mm
2、切断长度: 4m-7m
3、最大切断厚度: 2.2mm
C、型式:圆形金属锯片Φ350mm xΦ32mm x 2.0mm
D、“ 飞锯功率: 7.5kw电动机
E、切管长度、精度土0.3mm以内
卸料台
型式:轨道式气动翻料装置
高频
1、型式: GP100-0.4-H
2、输入电源: 3P、380V、 50HZ
3、输出功率: 100kw
4、输出控制方式:微机调压
5、高压整流器: 20A
6、高压变压器: 3、380V、1 80KVA
7、震荡电子管: FU-911S
8、电子管灯丝变压器: 12V- AC
9、电子管阳极水管:聚乙烯增强管
10、电容器: CCG81-2000P-20KV
