一、 机型： 195机组
二、 生产能力：
序号 | 项目 | 数值 | 备 注 |
1 | 制管外径 | Φ89mm～Φ195mm |
|
2 | 制管壁厚 | 圆管：Δ2.0mm～6.0mm,方管:2.0-5.0mm |
|
3 | 制管速度 | 15M/min～50M/min | |
4 | 制管长度 | 4M～10M(more) |
|
三、 带钢规格：
序号 | 项 目 | 数 值 | 备 注 Remarks |
1 | 带钢厚度 | 圆管：Δ2.0mm～6.0mm,方管:2.0-5.0mm | 材质：Q195,235 |
2 | 带钢宽度 | 260～610mm | |
3 | 钢卷外径 | Φ1200mm～Φ1500mm | |
4 | 钢卷内径 | Φ500mm～Φ600mm | |
5 | 最大卷重 | ≤8000kg |
四、生产线工艺流程
原料（带钢卷） →开卷动力矫平 →剪切对焊 →储料 →被动校平→成型轧制 →高频焊接→冷却→定径精整 →粗矫直→定尺切管 →收管捆扎
五、机组各单元设备配置简(jian)介：
1. 单边液压上料架
本部套(tao)的功能是将整卷带钢拆开，为成型机提供所需原料(liao)。
结构形式 |
单边液压 |
钢卷内径 |
Φ500mm～Φ600mm |
钢卷外径 |
Φ1200mm～Φ1500mm |
钢卷宽度 |
260mm～610mm |
钢卷重量 |
≤8000kg |
2. 直头矫平机
直头矫平机的作用(yong)是(shi)将开卷机刚开出来的带钢卷头部头部进行反向弯曲，来(lai)矫正它的内卷曲特性，以便于顺利进入矫直(zhi)机。
两辊夹送，三辊整平
钢卷宽度 | 260mm～610mm |
钢卷厚度 | 2.0-6.0mm |
矫平速度 | 6m/min |

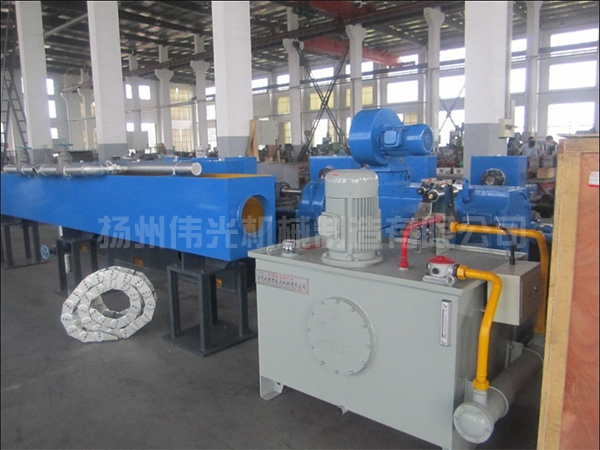

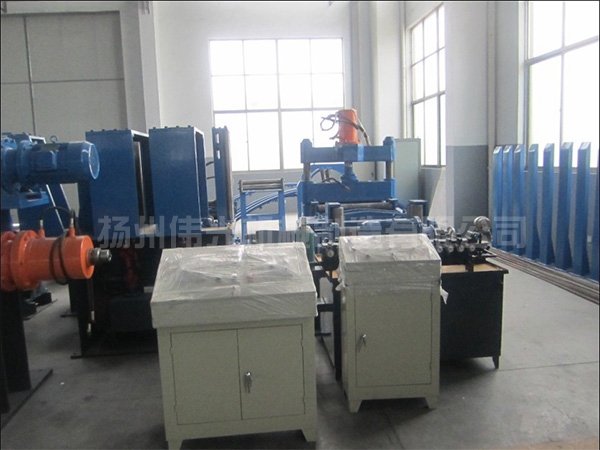

3. 剪切机及对焊机
其作(zuo)用是将两盘(pan)带卷的首尾剪齐，再对中焊接,并整平焊缝。
基本参数：
剪切厚度：2.0－6.0mm
宽度:260－610mm
剪切方式：液压单斜切剪
剪刃材质：H13
焊枪数量：一把
工作方式：半自动对缝，自动焊接
焊缝倾斜角度：2.5°
工作周期：≤300S
设备组成:床身系统、夹送装置、对中装置、剪切装置、行车系统、焊接机械系统、焊接电源系统（焊枪、送丝机构等）、液压系统、控制系统（PLC控制单元、操作台、调速器等）。

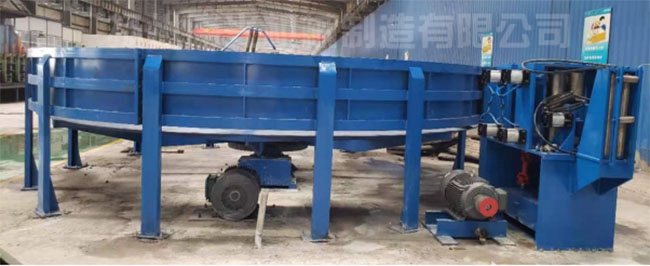

4.螺旋活套：
螺旋活(huo)套装置在钢(gang)带上料并进行首尾焊接的过程中，通过储存一定量的钢带来稳定供应主(zhu)机轧制需求，确(que)保生产(chan)线连续运行不停机，是冷(leng)轧钢铁生产工艺中的关键配套
基本参数：
控制方式：交流变频调速
净储料长度：300-500m
最大充料速度：100m/min
出料方式：被动拉出、跟踪机组速度
结构形式：外进内出、集中传动
钢带厚度：2.0-6.0mm
宽 度：260-610mm
压缩空气：4-6Kg/cm2

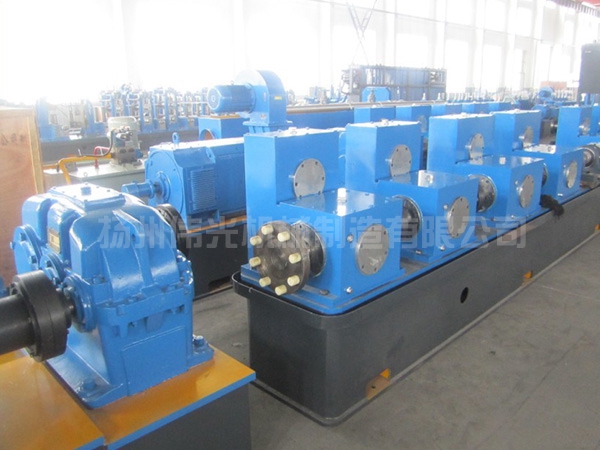

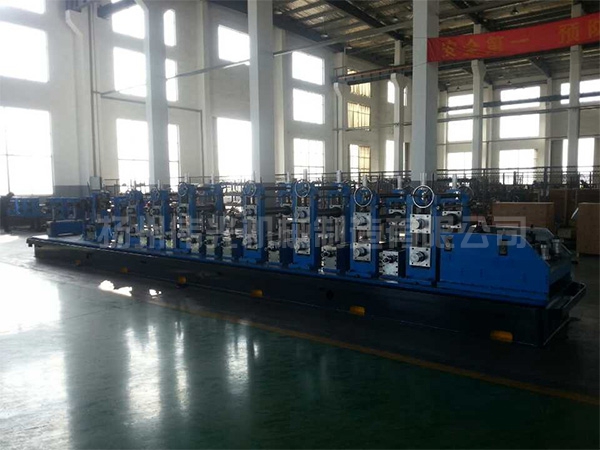

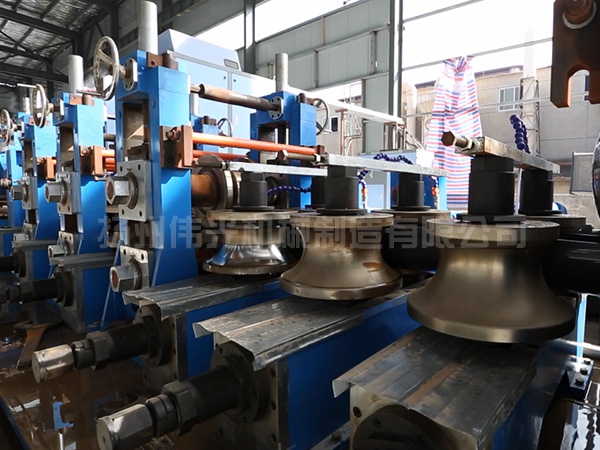

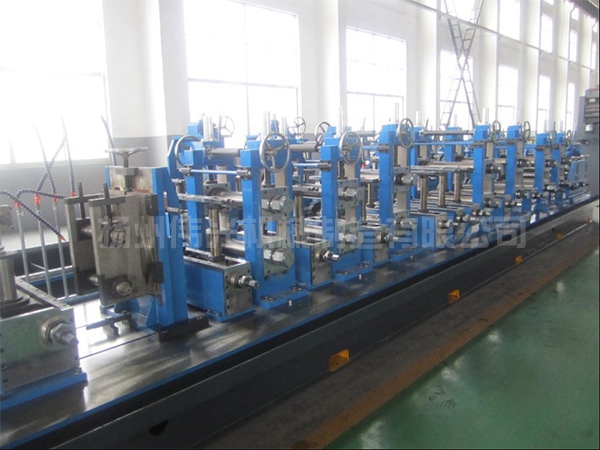

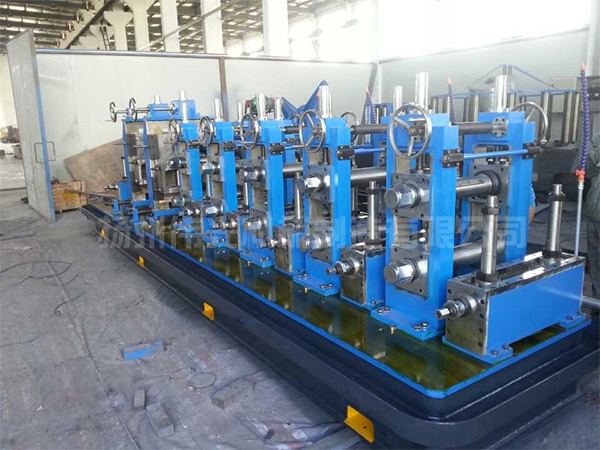

5.主机成型段：七辊校平+七架平辊+九架立辊+七只单联齿轮箱
|
| 参数 | 备注 |
平辊架 | 组数 | 七组 |
|
立辊座 | 组数 | 九组 | 立辊群 |
齿轮箱 | 组数 | 七组 |
|
主机定径段：五架平辊+五架立辊+五只单联齿轮箱
| 参数 | 备注 | |
平辊架 | 组数 | 5组 |
|
立辊座 | 组数 | 5组 |
|
齿轮箱 | 组数 | 5组 |
|

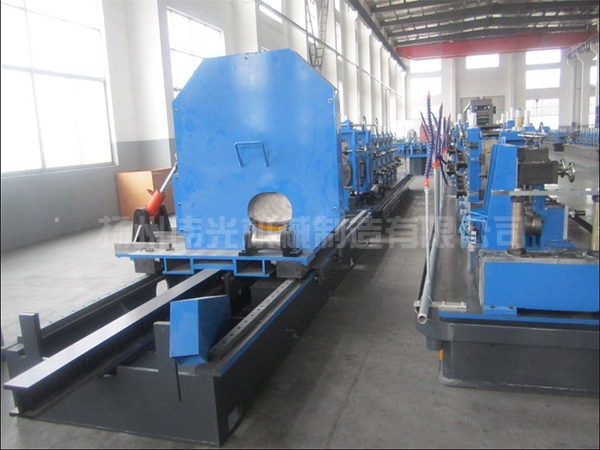

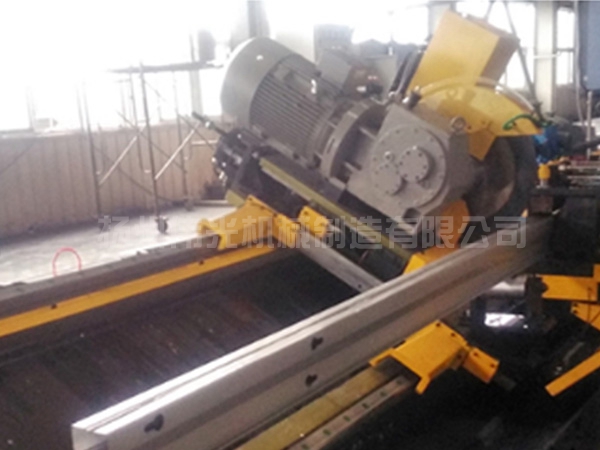

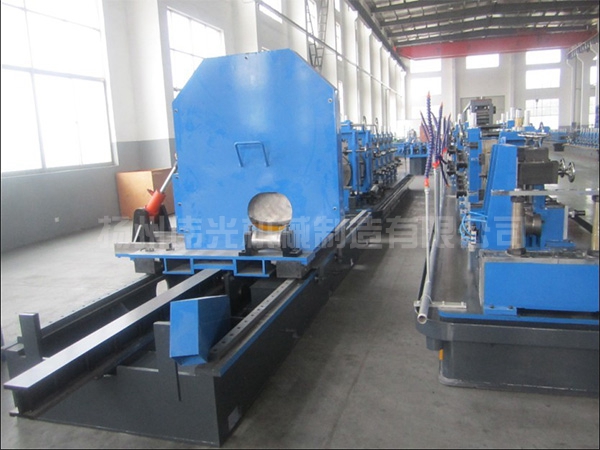

6．冷切锯：50m/min
用途：是(shi)焊管生产线上的重要设备(bei)，它是(shi)在高速行进中自动精度定尺锯切各种形状的管材，由于采用了快速高精度的STD控制系统和机械系统，定尺及同步性能好，机械传动可靠，所以本机具有快速性能好(hao)，精度高的特点。
组成：本机由床身、齿轮条箱、锯车、测速系统、气路系统、驱动系统、电气系统、托辊架等部分组成。

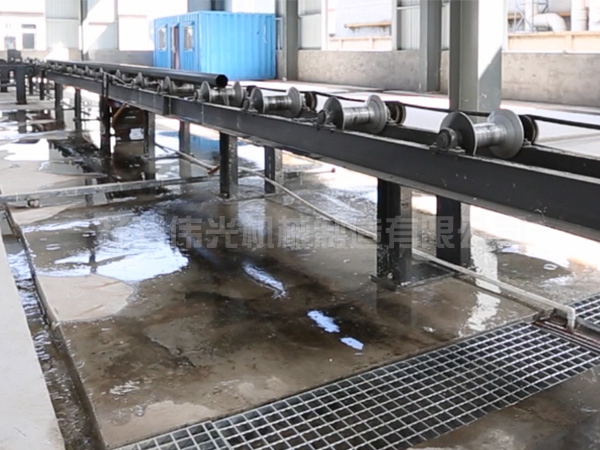

7.单边落管架：功能是输送定尺锯切的成品钢管(guan)。
七．用户配置项目（供参考）：
机组电源标准 | 380V/22V；50HZ；三相四线制 | |
机组电源功率 | （1）、高频 | 500KW |
（2）、主电机 | 500KW | |
（3）、辅机 | 120KW | |
合 计： | 约1120KW | |
机组占地面积 | 长80M×宽5M | |
高频房体积 | 长6M×4M×2.8M | |
水 源 | 冷却水池40M³2个/高压抽水泵1台 | |
气源 | 空气压缩机 1台 | |
所需起重设备 | 行车10～20吨 2台 | |
常规消耗辅材 | （1）高频电缆、机组连线（2）磁棒（3）锯片 | |
八．合同签(qian)订后(hou)我公司提供机组的基础施工图，水、电、气布局图；随机组提供机组的《操作说明书》，含设备外购件的规(gui)格型号清单(dan)及易损件图纸。
九．我公司负责指派技术精湛、责任心强的技师3名，负责设备整体安装和协助(zhu)指导全线调试(shi)；并对有关操作人(ren)员进行现场技术培(pei)训，以便(bian)熟练操作设备(bei)进行正常生产，且能排除设备可能出现的一般(ban)性(xing)故障。
